| Входная мощность: | |
|---|---|
| Основные параметры | ПЭ200 | ПЭ500 | ПЭ700 |
|---|---|---|---|
| Власть | 750 Вт | 1500 Вт | 2200 Вт |
| Источник питания | 220 В±10% | 220 В±10% | 220 В±10% |
| Редуктор | Червячный редуктор (RV50) | Червячный редуктор (RV63) | Червячный редуктор (RV75) |
| Режим работы двигателя | S3 | S3 | S3 |
| Номинальная скорость двигателя | 2000 об/мин | 2000 об/мин | 1400 об/мин |
| Номинальный крутящий момент двигателя | 3,58 Нм при 2-кратной перегрузке | 7,2 Нм при 2-кратной перегрузке | 15Нм2разовая перегрузка |
| Уровень IP двигателя | IP40 | IP54 | IP65 |
| Стандартная длина экранирующего провода | 4м | 5м/8м/11м | 8м |
| Температура окружающей среды | -10℃~40℃ | -10℃~40℃ | -10℃~40℃ |
| Установка лимита | Инкрементальный энкодер + Внешний абсолютный энкодер | Инкрементальный энкодер + Внешний абсолютный энкодер | Инкрементный энкодер + Абсолютный энкодер |
| Метод самоблокировки | Электронный механический тормоз | Электронный механический тормоз | Электронный механический тормоз |
| Отображать | ЖК-монитор | ЖК-монитор | ЖК-монитор |
| Настройка скорости открытия | Бесступенчатое регулирование скорости | Бесступенчатое регулирование скорости | Бесступенчатое регулирование скорости |
| Настройка скорости закрытия | Бесступенчатое регулирование скорости | Бесступенчатое регулирование скорости | Бесступенчатое регулирование скорости |
| Задержка автоматического закрытия (секунды) | 0-240(0: Отключить автоматическое закрытие двери) | 0-240(0: Отключить автоматическое закрытие двери) | 0-240(0: Отключить автоматическое закрытие двери) |
| Частичная высота открытия (%) | Любая позиция между лимитами | Любая позиция между лимитами | Любая позиция между лимитами |
| Сетевой физический интерфейс | RS485 | RS485 | RS485 |
| Вход сигнала защиты безопасности 1 | Аварийная остановка | Аварийная остановка | Аварийная остановка |
| Вход сигнала защиты безопасности 2 | Обратное открытие | Обратное открытие | Обратное открытие |
| Программируемый релейный выход | 2 группы | 4 группы | 4 группы |
| Ограничение возможностей | Инкрементальный энкодер | Инкрементальный энкодер | Инкрементальный энкодер |
| Внешний абсолютный энкодер | Внешний абсолютный энкодер | Встроенный абсолютный энкодер | |
| Бесконтактный переключатель | Бесконтактный переключатель | Бесконтактный переключатель |
| Власть | Передаточное число редуктора | Соответствующая область | Соответствующий вес | Соответствующая область | Соответствующий вес | Для спиральных дверей HP |
| Ролик диаметром 114 | Ролик диаметром 140 | |||||
| 750 Вт | 1:10 | ≤10 м² | ≤40 кг | ≤9 м² | ≤30 кг | / |
| 1:15 | ≤14 м² | ≤60 кг | ≤12 м² | ≤45 кг | ≤8м² | |
| 1:20 | ≤16 м² | ≤70 кг | ≤14 м² | ≤55 кг | / | |
| 1:25 | / | ≤80 кг | ≤16 м² | ≤65 кг | ≤12 м² | |
| 1500 Вт | 1:10 | / | ≤80 кг | ≤21 м² | ≤70 кг | ≤18 м² |
| 1:15 | / | ≤120 кг | ≤24 м² | ≤90 кг | ≤24 м² | |
| 1:20 | / | ≤140 кг | ≤30 м² | ≤130 кг | ≤28м² | |
| 1:25 | / | ≤160 кг | ≤35 м² | ≤165 кг | ≤32 м² | |
| 2200 Вт | 1:15 | / | ≤240 кг | ≤45 м² | ≤180 кг | ≤45 м² |
| 1:25 | / | ≤320 кг | ≤60 м² | ≤280 кг | ≤55 м² | |
| 1:40 | / | ≤450 кг | ≤80 м² | ≤370 кг | ≤75 м² | |
Учитывая различия в тканях штор, основным ориентиром для определения соответствующего веса является фактический вес дверного полотна, исключая вес ролика.

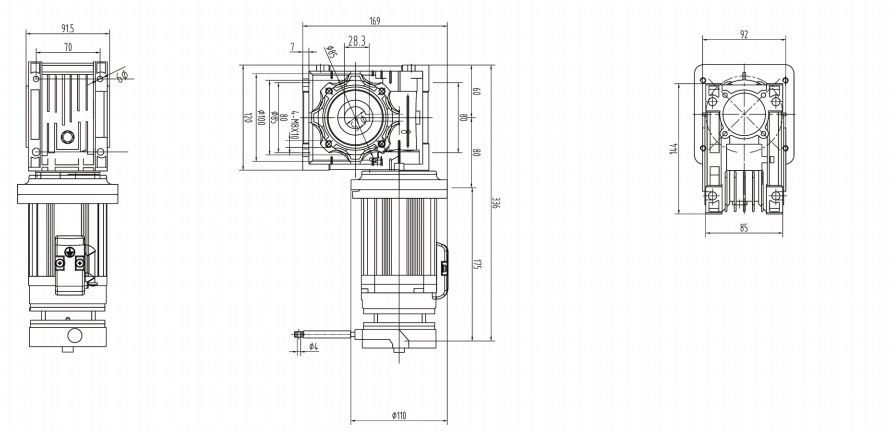

| 750 Вт | Контроллер |  |
|---|---|---|
| Мотор |  | |

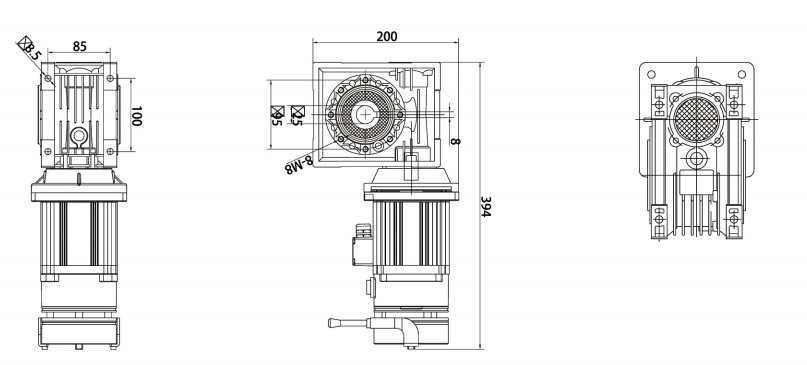

| 1500 Вт | Контроллер |  |
| Мотор |  | |

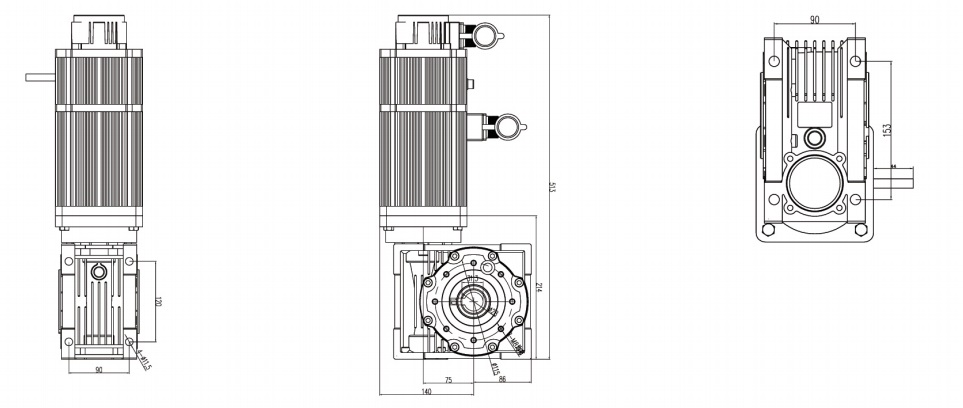

| 2200 Вт | Контроллер |  |
| Мотор |  |
Полное сервоуправление с замкнутым контуром положения, скорости и крутящего момента реализуется, и высокая точность электронный лимит принят для избегать превышения лимита в длительный бег. оператору не нужно подняться наверх, чтобы установить пределы, что в значительной степени обеспечивает безопасность персонала.
Отличный интегрированный дизайн и дизайн EMI/EMC. Полный замкнутый контур управления, обнаружение двигателя в режиме реального времени выходные данные, посредством этого функция может обнаружить пружина кручения, пружина растяжения и другая система баланса рабочее состояние, обнаружить Точка застревания корпуса двери позиция.
Регулируемая скорость бега. Номинальная выходная скорость высокоскоростной дверной сервопривод система и отрасль сервосистема секционных ворот 133 об/мин и 40 об/мин, и максимальная скорость бега составляют 1,95 м/с и 0,4 м/с отдельно.
Принятие высокоточного сервопривода технология управления, чтобы сделать все рабочее состояние Корпус двери гладкий без jitier, что помогает снизить воздействие на механический конструкция корпуса двери и привести к разрушению конструкции и значительно продлить срок службы корпуса двери.
Система поставляется с несколько методов защиты например, перенапряжение, пониженное напряжение, перегрузка по току, короткое замыкание, встреча сопротивление и т. д., чрезвычайная ситуация время отклика сигнала меньше более 30 миллисекунд, чтобы максимизировать защиту люди и вещи в безопасности проход.
Высокоскоростной дверной сервопривод система была протестирована непрерывно 1 000 000 раз без перерыва (тест выполняется непрерывно при переключении 10 секунд частота). Это идеально для сверхчастый быстрый пас среды.
В системе используется AC PMSM. двигатель, который принимает редкий постоянный магнит земли материал. Эффективность вдвое по сравнению с традиционный асинхронный двигатель, и у него есть такие преимущества как энергосберегающий, легкий вес, низкий рост температуры, большой крутящий момент и двойная перегрузка и т. д.
